工程案例

全水發泡聚氨酯噴涂料輕鋼別墅保溫

　　水發泡的原理水與多異氰酸酯反應生成CO2，C02留在泡孔中作為泡沫塑料的發泡劑。

　　全水發泡聚氨酯噴涂料輕鋼別墅保溫無毒、環保、工藝簡便、對設備無特殊要求、成本低，是CFC-11替代的一條重要路線。

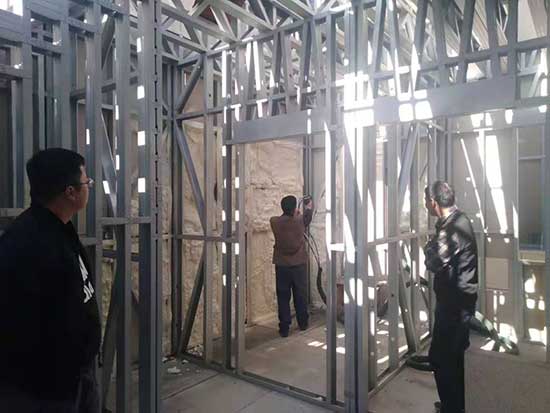

上圖：全水發泡聚氨酯噴涂料輕鋼別墅保溫

　　全水發泡聚氨酯噴涂料輕鋼別墅保溫的PU硬泡可用于非絕熱用途，如高密度結構泡沫塑料(仿木材)、包裝材料、填充材料等，以及少數絕熱要求不高的絕熱材料如噴涂絕熱硬泡、金屬飾面夾心板材;用于管道保溫、建筑材料;汽車內飾材料、水加熱器保溫層等。

　　在常規的發泡體系中，物理發泡劑具有溶劑稀釋作用，這可以顯著降低發泡材料的粘度，這對于混合組分是有利的，并且可以使用高粘度的聚醚多元醇。所有全水發泡聚氨酯噴涂料輕鋼別墅保溫系統都沒有額外的物理發泡劑。

　　由于在制備低密度的硬質泡沫時消耗大量水，因此該泡沫易碎，強度，尺寸穩定性和隔熱性差，并消耗更多的多異氰酸酯。

　　全水發泡聚氨酯噴涂料輕鋼別墅保溫泡沫的高導熱率是全水發泡技術的主要缺點。在25°C時，CO2的熱導率高達16.3 mW / m.K，高于CFC-11和其他替代品。 CO2氣體分子很小，容易從硬質聚氨酯泡沫的孔壁泄漏，從而降低了孔的內部壓力，并使空氣緩慢滲透到孔中。

　　空氣的導熱系數是27mWm？ K.因此，全水膨脹聚氨酯硬質泡沫的絕緣性能不好，并且不能用于需要高絕緣性能的應用中。為了獲得相同的隔熱效果，CO2泡沫系統的泡沫厚度應增加30％以上。

　　另外，C02從泡沫孔向外擴散的速度比空氣進入泡沫孔的速度快1.0倍，為防止發泡收縮，聚氨酯的密度也必須提高，成本也因此大幅提高。但經配方改良，可使硬泡密度適當降低。

上圖：輕鋼別墅保溫案例

　　全水發泡聚氨酯噴涂料保溫適用領域

　　1）集中供熱管道保溫的全水發泡硬質聚氨酯泡沫塑料；

　　2）建筑物隔熱的全水發泡硬質聚氨酯泡沫塑料硬質聚氨酯泡沫塑料；

　　3）非連續法金屬夾心板聚氨酯硬質泡沫應用于現場包裝。

本文鏈接：http://lu1234.cnhttp://lu1234.cn/a/lfgcal/209.html
